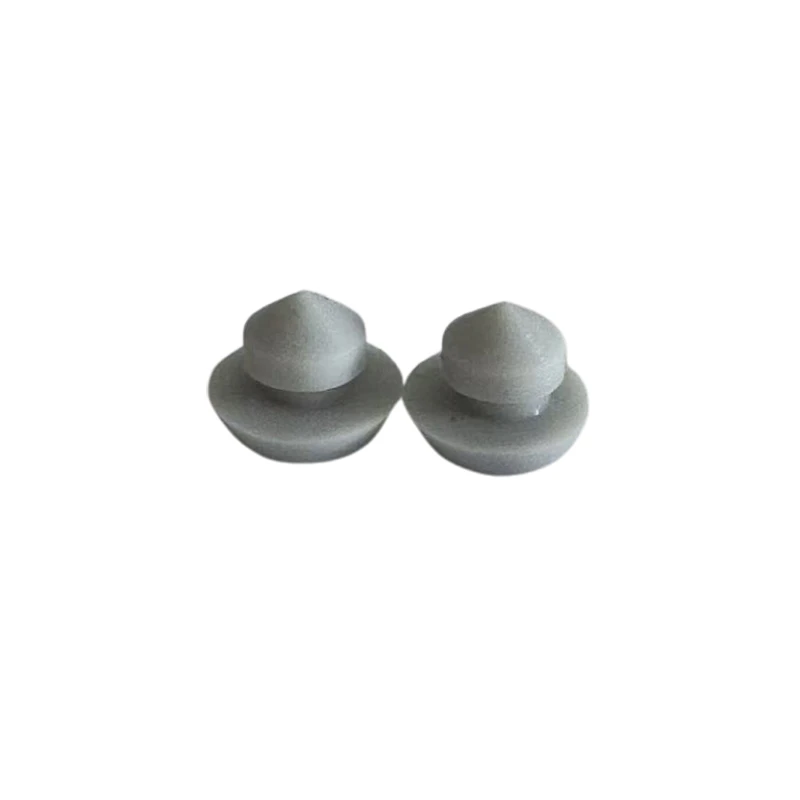

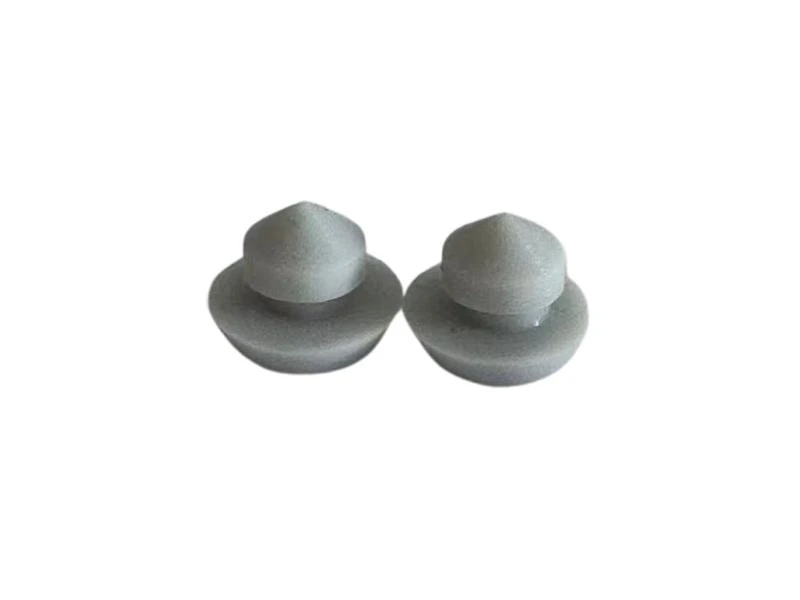

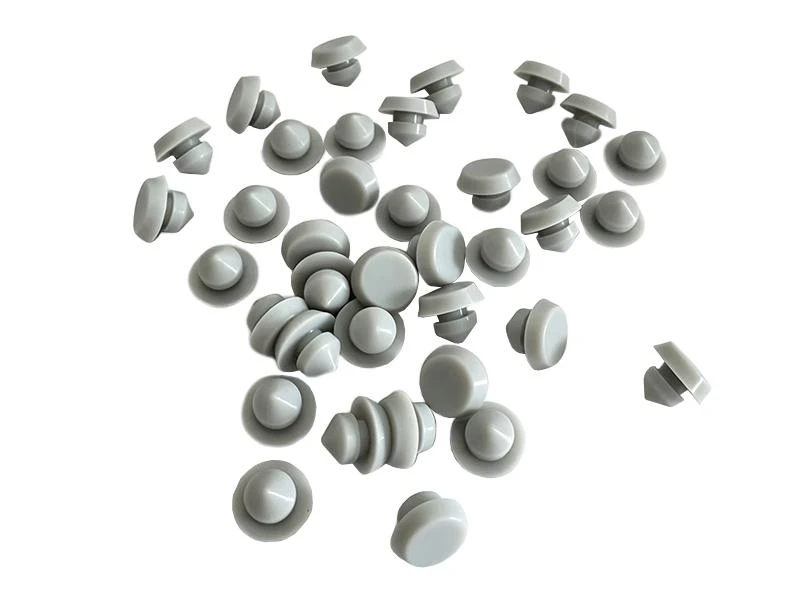

Der Silikon-Lochstopfen ist als durchgehende Gummikomponente mit definiertem Kopf, Einführkörper und Haltenut geformt. Die Geometrie ist so konzipiert, dass sie ohne zusätzliche Befestigungsteile in eine vorbereitete Plattenöffnung passt.
- Steckkopf - Der vergrößerte obere Abschnitt deckt die Plattenöffnung ab und sorgt nach der Installation für eine fertige Oberfläche.
- Einfügungskörper - Erstreckt sich durch die Plattenöffnung und ist entsprechend dem erforderlichen Lochdurchmesser dimensioniert.
- Haltenut - Eine vertiefte Nut rund um den Steckerkörper nimmt die Plattenkante auf und sorgt für mechanischen Halt nach dem Einsetzen.
- Panel-Kontaktfläche - Die Unterseite des Kopfes und der Nutschultern bilden kontrollierte Kontaktflächen mit dem Panel und helfen dabei, den Stecker in einer gleichmäßigen Tiefe zu positionieren.
Kompatibilität von Lochgröße und Plattendicke
Die richtige Anpassung hängt sowohl vom Öffnungsdurchmesser als auch von der Dicke der Platte ab. Der Dübel sollte anhand des tatsächlich gestanzten oder gebohrten Lochs spezifiziert werden und nicht nur anhand der nominalen Plattengröße.
- Lochdurchmesser - Der Einführabschnitt ist auf den Ziellochdurchmesser abgestimmt, um die erforderliche Einsteckpassung zu erreichen.
- Plattendicke - Nutbreite und Nuttiefe sollten der tatsächlichen Plattendicke entsprechen, damit die Plattenkante richtig im Halteabschnitt sitzen kann.
- Kopfdurchmesser - Der Kopf sollte eine ausreichende Überlappung um die Öffnung bieten, ohne benachbarte Komponenten oder Montageteile zu beeinträchtigen.
- Maßtoleranz - Lochherstellungstoleranz, Beschichtungsdicke und Plattenverformung sollten bei der Festlegung der endgültigen Steckerabmessungen berücksichtigt werden.
Leistung des Silikonmaterials
Elastische Erholung
Silikon verformt sich während der Push-In-Installation und kehrt nach dem Durchgang durch die Plattenöffnung zu seinem ursprünglichen Profil zurück, wodurch die entworfene Haltenutgeometrie erhalten bleibt.
Temperaturflexibilität
Das Material bleibt bei Temperaturschwankungen flexibel, sodass der Stecker seinen Sitz behält, wenn das Gerät wiederholten Erwärmungs- und Abkühlungszyklen ausgesetzt ist.
Wetter- und Ozonbeständigkeit
Für exponierte Geräte, bei denen der Stecker Sonnenlicht, Ozon, Feuchtigkeit und wechselnden Außenbedingungen ausgesetzt sein kann, kann Silikon spezifiziert werden.
Langfristige-Physikalische Stabilität
Eine geeignete Silikonmischung kann ihre Flexibilität und ihr Dimensionsverhalten über einen längeren Zeitraum hinweg beibehalten, sofern die tatsächlichen Temperatur- und Umgebungsbedingungen innerhalb der Materialspezifikation bleiben.
Herstellung von kundenspezifischen Silikon-Lochstopfen
Geometrieentwicklung
Kopfdurchmesser, Gesamthöhe, Einstecklänge, Nutbreite und Nuttiefe können je nach Plattendesign angepasst werden.
Passformoptimierung
Die Haltenut kann um die tatsächliche Plattendicke und Lochtoleranz herum entwickelt werden, um den erforderlichen Installations- und Haltezustand zu erreichen.
Material- und Aussehensoptionen
Härte, Farbe, Oberflächenbeschaffenheit und Verbindungsspezifikation des Silikons können je nach Geräteumgebung und Kennzeichnungsanforderungen ausgewählt werden.
Beispiel-basierte Entwicklung
Vorhandene Stecker, Zeichnungen, CAD-Dateien oder Plattenmuster können als Referenz für die Prototypenentwicklung und die anschließende Serienproduktion verwendet werden.
FAQ
Kann ein Silikon-Lochstopfen auf einer beschichteten oder lackierten Platte angebracht werden?
Ja. Beschichtete Platten können verwendet werden, wenn die endgültigen Öffnungsmaße innerhalb der angegebenen Toleranz bleiben. Bei der Passungsprüfung sollte die Beschichtungsdicke um das Loch herum berücksichtigt werden.
Kann der Stecker entfernt werden, wenn später auf das Panel zugegriffen werden muss?
Ja. Durch die flexible Konstruktion kann der Stopfen entfernt werden, wenn Zugang zur Öffnung benötigt wird. Bei der Entfernungsmethode sollte ein Einschneiden oder Überdehnen des Halteabschnitts vermieden werden.
Muss das Panel vor der Installation des Steckers demontiert werden?
Nicht unbedingt. Bei zugänglichen Öffnungen kann der Stopfen grundsätzlich direkt von der Plattenoberfläche aus montiert werden. Wenn sich die Öffnung in der Nähe anderer Komponenten befindet, sollte der verfügbare Arbeitsraum überprüft werden.
