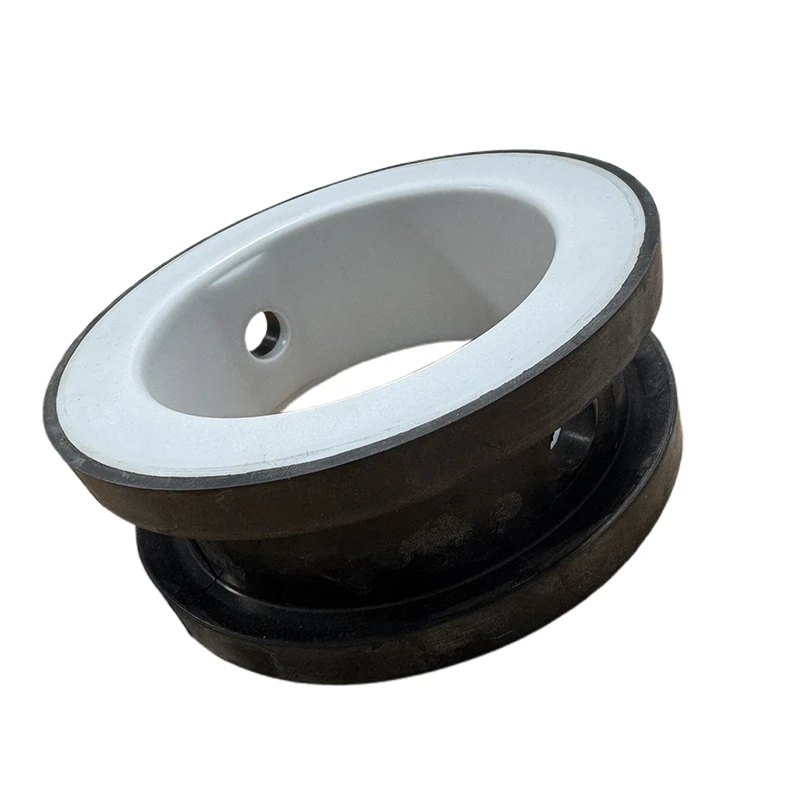

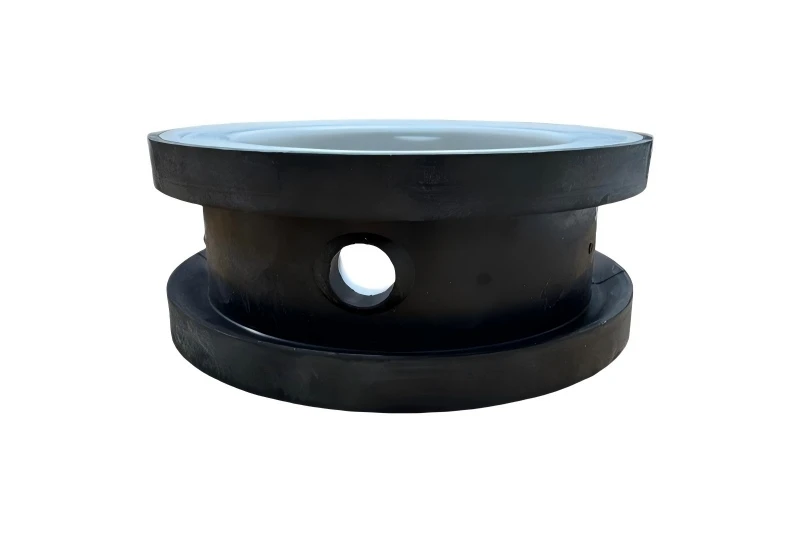

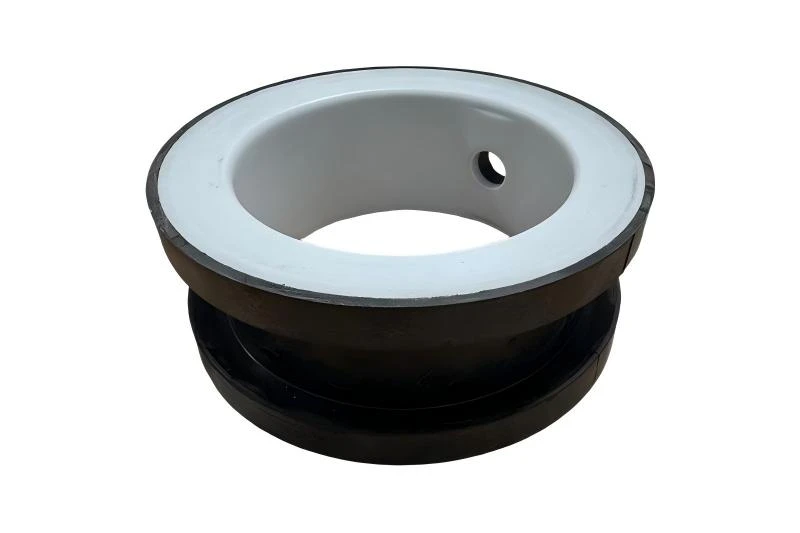

Technische Daten des Viton-Sitzes der Absperrklappe
| Artikel | Spezifikation |
|---|---|
| Produkttyp | Absperrklappensitz |
| Material | Viton / FKM |
| Härte | Kundenspezifisches Shore A |
| Ventilgröße | Maßgeschneidert |
| Sitzprofil | Maßgeschneidert |
| Arbeitstemperatur | Anwendungsabhängig- |
| Anpassung | Zeichnungs-/musterbasiert |
- Anwendbarer Ventiltyp: Wafer-Absperrklappe, Laschen-Absperrklappe, konzentrische, weichdichtende Absperrklappe
- Anwendbarer Druck: PN10, PN16 Industrierohrleitungsstandard
- Material: 100 % reines Viton (FKM) Fluorelastomer
- Größenbereich: DN40 ~ DN600 (unterstützt nicht standardmäßige Anpassungen in voller Größe)
- Arbeitsmedium: Öl, Hochtemperaturwasser, Dampf, organisches Lösungsmittel, chemisches Medium, Industrieabwasser
- Anwendungsbranchen: Erdöl, chemische Industrie, Kraftwerke, HVAC, Pharma, Lebensmittelverarbeitung, mechanische Ausrüstung, Kommunaltechnik
Leistung des Viton-Sitzmaterials für Absperrklappen
Unser Viton-Absperrklappensitz verfügt über eine integral geformte, elastische Dichtungsstruktur mit äußerst präzisen Maßtoleranzen und perfekter Ventilkörperpassung. Er besteht aus drei Funktionsschichten, um eine blasendichte, leckagefreie und langfristig dauerhafte Abdichtung zu erreichen:
- Äußere feste Montageschicht: Viton-Gummibasis mit hoher Härte, fester Sitz mit Ventilkörpernut, Anti-Lockerung, Anti-Verformung, stabile Installation, geeignet für langfristige Arbeitsumgebungen mit Rohrleitungsvibrationen.
- Mittlere elastische Dichtungsschicht: Optimierte elastische Lichtbogenstruktur, passt sich eng an die Oberfläche des Ventiltellers an, bildet eine blasendichte Dichtungswirkung, kompensiert effektiv Montagefehler und Geräteverschleiß und sorgt für lange Zeit ohne Leckage.
- Innere verschleißfeste Arbeitsschicht: Reibungsarme und Anti-Aging-Formel, reduziert den Reibungsverlust beim Öffnen und Schließen des Ventils, widersteht mittlerer Erosion und verlängert die Lebensdauer des Ventilsitzes erheblich.
Strukturelle Vorteile: Einteiliges integriertes Formteil ohne Verbindungsspalte, was eine stabile Dichtungsleistung gewährleistet. Unterstützen Sie einen schnellen Austausch vor Ort ohne vollständige Demontage des Ventils, wodurch die Ausfallzeiten bei der Wartung erheblich reduziert werden. Vollständig kompatibel mit PN10/PN16-Standard-Absperrklappen und den meisten gängigen europäischen und amerikanischen Ventilmarken.
Kundenspezifische Herstellung von Absperrklappensitzen
Vorhandene Ventilanpassung
Kunden können Informationen zum Ventilmodell, zur vorhandenen Auskleidung oder zur Ventilbaugruppe bereitstellen, sodass der Sitz um die tatsächliche Komponente herum entwickelt werden kann und nicht um eine generische Ventilspezifikation.
Werkzeugentwicklung
Für die Sitzgeometrie eines Kunden können spezielle Formwerkzeuge entwickelt werden, wobei die Werkzeugkonfiguration durch das endgültige Gummiprofil und die Produktionsanforderungen bestimmt wird.
Erste-Artikelüberprüfung
Erste Formmuster können geprüft und mit den entsprechenden Ventilkomponenten zusammengebaut werden, bevor die Produktionsspezifikation bestätigt wird.
Wiederholen Sie die Produktionskontrolle
Sobald das Muster und die Spezifikation genehmigt sind, können nachfolgende Chargen anhand derselben Fertigungsreferenz hergestellt werden, um die Konsistenz bei Nachbestellungen sicherzustellen.
Inspektion des Viton-Sitzes der Absperrklappe
- Maßprüfung
Fertige Sitze können anhand genehmigter Abmessungen überprüft werden, einschließlich kritischer Durchmesser, Dicke, Wellenöffnungen und Profilabschnitte.
- Härteprüfung
Die Shore-A-Härte wird anhand der spezifizierten Produktionsanforderungen überprüft, um die Konsistenz zwischen den gelieferten Chargen aufrechtzuerhalten.
- Inspektion geformter Oberflächen
Der fertige Sitz wird auf sichtbare Formfehler wie Risse, Schnitte, übermäßige Grate, unvollständige Füllung und Oberflächenunregelmäßigkeiten untersucht.
- Spezifikationskontrolle
Materialspezifikation, Härte, Zeichnungsüberarbeitung und andere bestätigte Produktionsanforderungen können für die Wiederholungsfertigung erfasst werden.
Kompatibilität des Viton-Sitzes der Absperrklappe
Disc-Matching
Das Sitzprofil wird entsprechend der tatsächlichen Scheibenkonfiguration hergestellt, um die erforderliche Kontaktbeziehung während des Ventilbetriebs aufrechtzuerhalten.
Passende Ventilkörper
Die äußere Sitzgeometrie entspricht der inneren Struktur des Ventilkörpers, sodass der Sitz bei der Montage korrekt positioniert werden kann.
Wellenkonfiguration
Wellenöffnungen und zugehörige Sitzbereiche können entsprechend der Ventilschaftanordnung hergestellt werden, anstatt sich auf eine universelle Öffnung zu verlassen.
Serien-basierter Ersatz
Bei Ersatzbestellungen können das Ventilmodell, der vorhandene Sitz, die Zeichnung oder das Muster verwendet werden, um vor der Produktion die korrekte Sitzspezifikation festzulegen.
Hersteller von Viton-Sitzen für Absperrklappen
Chaoyue konzentriert sich auf geformte Gummikomponenten für industrielle Dichtungs- und Ventilanwendungen und verfügt über Produktionskapazitäten für Absperrklappensitze und andere kundenspezifische Gummiteile.
- Produktion von Gummiformteilen - Unterstützt verschiedene Formanforderungen für Ventilsitze, Auskleidungen, Kappen, Dichtungen und andere geformte Gummikomponenten.
- Technischer Support - Die Produktentwicklung kann Strukturprüfung, Formenentwicklung, Testproduktion und Musterbestätigung vor der regulären Fertigung umfassen.
- Produktionskapazität - Geeignet sowohl für Entwicklungsprojekte als auch für laufende Produktionsprogramme, bei denen konsistente Spezifikationen über mehrere Aufträge hinweg erforderlich sind.
- Kundenspezifische -Spezifische Lieferung - Produktidentifizierung, Verpackung, Dokumentation und Auftragsabwicklung können gemäß den Einkaufsanforderungen von Ventilherstellern und Industriehändlern arrangiert werden.
Von der ersten Produktentwicklung bis zur Nachlieferung bietet Chaoyue einen Herstellungsprozess, der sich auf die Produktion kundenspezifischer Gummikomponenten und die langfristige B2B-Lieferung konzentriert.
FAQ
Was ist der Unterschied zwischen Viton-Sitz und EPDM/NBR-Absperrklappensitz?
EPDM-Sitze eignen sich hervorragend für Umgebungen mit Wasser und niedrigen Temperaturen, während NBR-Sitze für gängige Ölmedien geeignet sind. Als Hochleistungs-Fluorkautschukmaterial weisen Viton (FKM)-Sitze eine weitaus bessere Hochtemperaturbeständigkeit (-20 °C bis 220 °C) und chemische Korrosionsbeständigkeit auf. Sie sind die optimale Wahl für raue Szenarien wie Petrochemie, Hochtemperaturöl und Umgebungen mit organischen Lösungsmitteln, mit stabilerer Leistung und längerer Lebensdauer.
Ist der Viton-Absperrklappensitz einfach zu installieren und auszutauschen?
Unsere einteilig geformten Viton-Sitze ermöglichen einen schnellen Plug-and-Play-Austausch. Für die Installation und den Austausch vor Ort ist keine vollständige Demontage des Ventils erforderlich, wodurch Arbeitskosten und Wartungsausfallzeiten effektiv gespart werden. Dies eignet sich perfekt für die technische Wartung nach dem Verkauf und Projekte zum Austausch von Seriengeräten.
Für welche Arbeitsbedingungen ist der Viton-Ventilsitz nicht geeignet?
Viton-Sitze sind nicht für den langfristigen Einsatz in Umgebungen mit starken Laugen, stark oxidierenden Säuren und Reinwasserumgebungen mit extrem niedrigen Temperaturen geeignet. Wir empfehlen Ihnen entsprechend Ihren tatsächlichen Arbeitsbedingungen kostengünstige Alternativmaterialien wie EPDM und PTFE, um Ihren Projektanforderungen gerecht zu werden.
