Balgkonstruktion

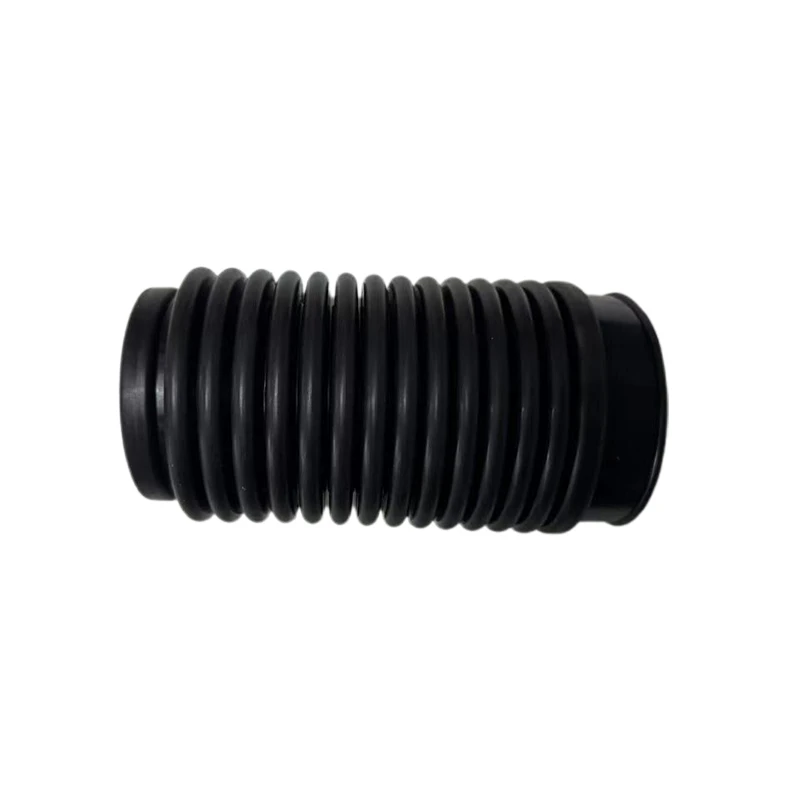

Der Balg besteht aus einem kontinuierlich geformten Gummikörper mit flexiblen Windungen zwischen seinen beiden Anschlussenden. Jeder Strukturabschnitt trägt zu einer kontrollierten Verformung bei und behält gleichzeitig den erforderlichen Abstand um die geschützte Komponente bei.
- Gewundener Körper - Wiederholte gekrümmte Abschnitte sorgen für die flexible Wandgeometrie, die für kontrollierte Ausdehnung, Kompression und Biegung erforderlich ist.
- Übergangsabschnitte - Allmähliche Übergänge zwischen Windungen tragen dazu bei, die Verformung entlang des Balgs zu verteilen, anstatt die Bewegung an einem Punkt zu konzentrieren.
- Endabschnitte - Die beiden Enden können entsprechend den angeschlossenen Komponenten unterschiedliche Durchmesser, Stufen, Nuten oder Montageprofile aufweisen.
- Innenspiel - Der Innenhohlraum kann um die bewegliche Komponente herum entwickelt werden, um während ihres Arbeitshubs ausreichend Spiel bereitzustellen.
Die Gummimischung sollte entsprechend den Flüssigkeiten, der Temperatur, der Witterung und den mechanischen Bedingungen in der Umgebung des Balgs ausgewählt werden. Unterschiedliche Materialien bieten unterschiedliche Widerstandseigenschaften und sollten an die tatsächliche Einsatzumgebung angepasst werden.
- NBR - Wird häufig in Betracht gezogen, wenn der Balg Mineralölen, Fetten und allgemeinen mechanischen Flüssigkeiten ausgesetzt ist.
- EPDM - Geeignet für Anwendungen mit Wasser, Feuchtigkeit, Ozon, Witterungseinflüssen und Außeneinwirkungen, bei denen Ölbeständigkeit nicht die Hauptanforderung ist.
- Silikon / VMQ - Kann dort ausgewählt werden, wo Flexibilität und Temperaturanpassungsfähigkeit wichtig sind, einschließlich ausgewählter elektrischer Isolationsanwendungen.
- FKM - Geeignet für Umgebungen mit Ölen, Kraftstoffen und ausgewählten Chemikalien, in denen eine höhere Flüssigkeitsbeständigkeit erforderlich ist.

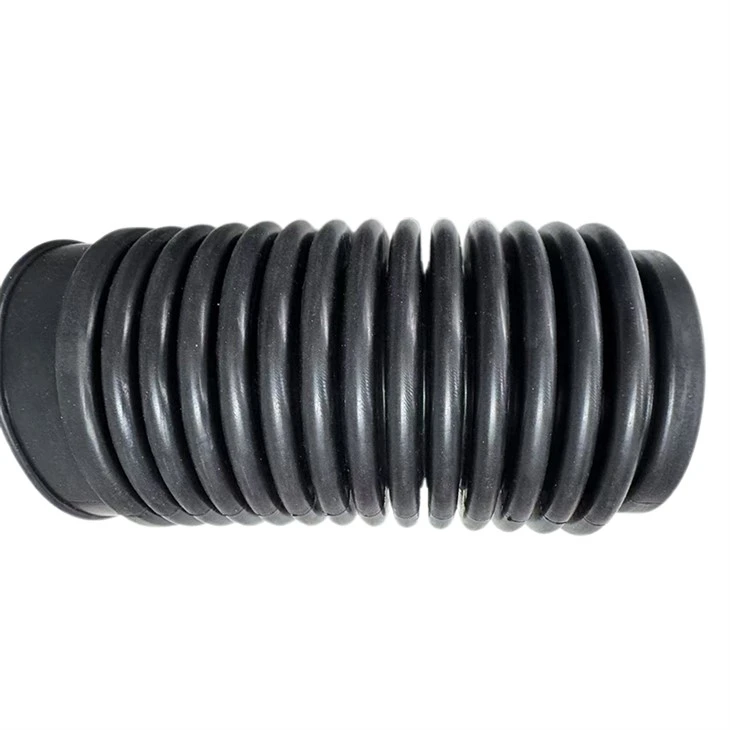

Kundenspezifische Herstellung flexibler Gummibälge
Chaoyue entwickelt kundenspezifische Gummibälge entsprechend dem Bewegungsbereich, dem Installationsraum und den Verbindungsanforderungen der Baugruppe des Kunden. Die Produktentwicklung kann auf Zeichnungen, Mustern, CAD-Daten oder passenden Komponenten basieren.
- Faltungsgeometrie - Höhe, Steigung, Menge und Gesamtprofil der Faltung können entsprechend der erforderlichen Bewegung und dem verfügbaren Installationsraum entwickelt werden.
- Endkonfiguration - Unterschiedliche Enddurchmesser, abgestufte Abschnitte, Nuten und Montageschnittstellen können in das gleiche Balgdesign integriert werden.
- Maßentwicklung - Gesamtlänge, Innenabstand, Wandprofil und kritische Montageabmessungen können gemäß der genehmigten Spezifikation festgelegt werden.
- Muster-basierte Produktion - Vorhandene Bälge können als Referenz für die Profilentwicklung, Werkzeugvorbereitung, Musterfreigabe und anschließende Serienproduktion ausgewertet werden.
FAQ
Können die beiden Enden eines Gummibalgs unterschiedliche Anschlussgrößen haben?
Ja. Wenn die angeschlossenen Komponenten unterschiedliche Schnittstellen erfordern, können unterschiedliche Enddurchmesser oder Anschlussprofile integriert werden.
Wie kann ich verhindern, dass ein Faltenbalg beim Einbau überdehnt wird?
Bei der Installation sollte der Balg innerhalb seiner spezifizierten Arbeitsposition und seines Bewegungsbereichs bleiben. Übermäßige Dehnung, Kompression oder Verdrehung während der Montage können die Windungen zusätzlich belasten.
Kann ein Gummibalg in teilweise komprimierter Position betrieben werden?
Dies ist möglich, sofern die Einbaulage und der Arbeitshub innerhalb der konstruktiven Grenzen bleiben. Bei der Produktauswahl sollten die verfügbare Einbaulänge und die erforderliche Bewegung berücksichtigt werden.
